Type IN-V
Diffuseur à induction réglable
Ce produit vous intéresse ou vous avez des questions ?
Contactez maintenantDescription

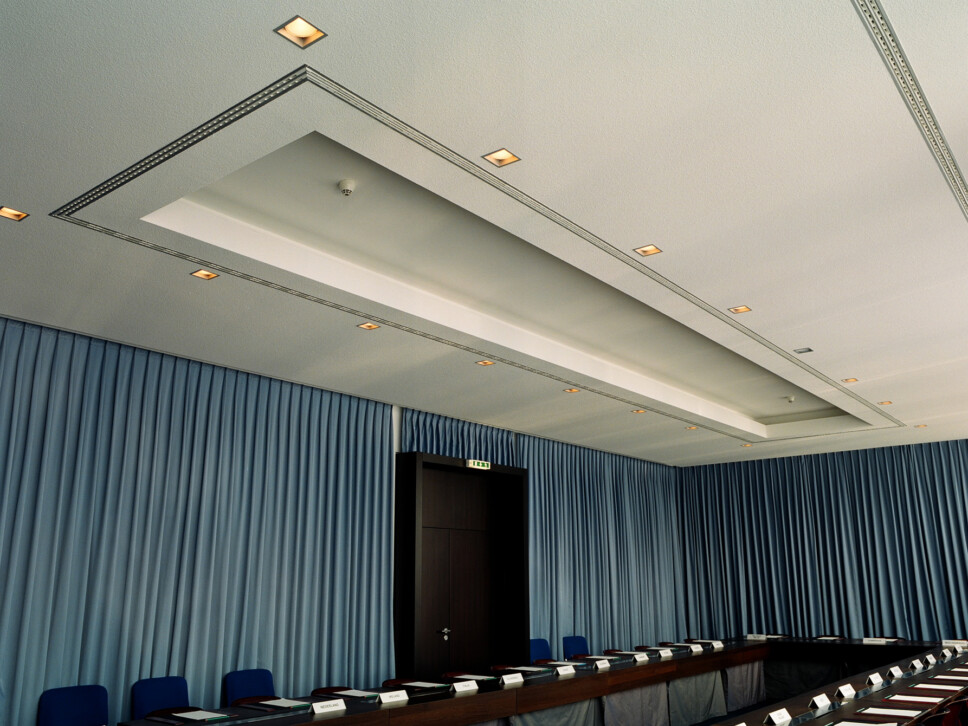

Diffuseur à induction réglable pour l’installation à fleur du plafond lorsqu’une possibilité de réglage manuelle de la direction de soufflage est souhaitée.
Caractéristiques
- Jets séparés stables, indépendants du plafond alternés ou unilatéraux
- Direction de soufflage réglable de l’horizontale à pratiquement la verticale
- Type IN-V2 – largeur d’éléments 28 mm par rang ; également disponible en 2, 3 et 4 rangs
- Type IN-V3 – largeur d’éléments 15 mm ; 1 rang
- Avec caisson de raccordement et tubulure ronde
- Livrable sous forme de bouche de reprise d’air
Données techniques
| Plage de débit: | 10 à 400 m³/(h∙m) |
| Largeur de l'élément: | 15, 28, 56, 84, und 112 mm |
| Longueurs: | 1050, 1200, 1350 und 1500 mm |
| Hauteur de soufflage: | 2,5 bis 5,0 m |
| Différences de température: | -10 K bis +6 K |
Débit d’air – Puissance acoustique
| Type | Dimension | Vmin. | 25 dB(A) | 30 dB(A) | 35 dB(A) |
|---|---|---|---|---|---|
| IN-V2 | 1-rangée | 40 m³/h·m | 79 m³/h·m | 95 m³/h·m | 117 m³/h·m |
| IN-V2 | 2-rangée | 70 m³/h·m | 143 m³/h·m | 178 m³/h·m | 215 m³/h·m |
| IN-V2 | 3-rangée | 120 m³/h·m | 210 m³/h·m | 250 m³/h·m | 300 m³/h·m |
| IN-V2 | 4-rangée | 160 m³/h·m | 280 m³/h·m | 335 m³/h·m | 400 m³/h·m |
| IN-V3 | 1-rangée | 10 m³/h·m | 49 m³/h·m | 59 m³/h·m | - |
Diffuseur à induction réglable IN-V Visualisation du flux d'air
